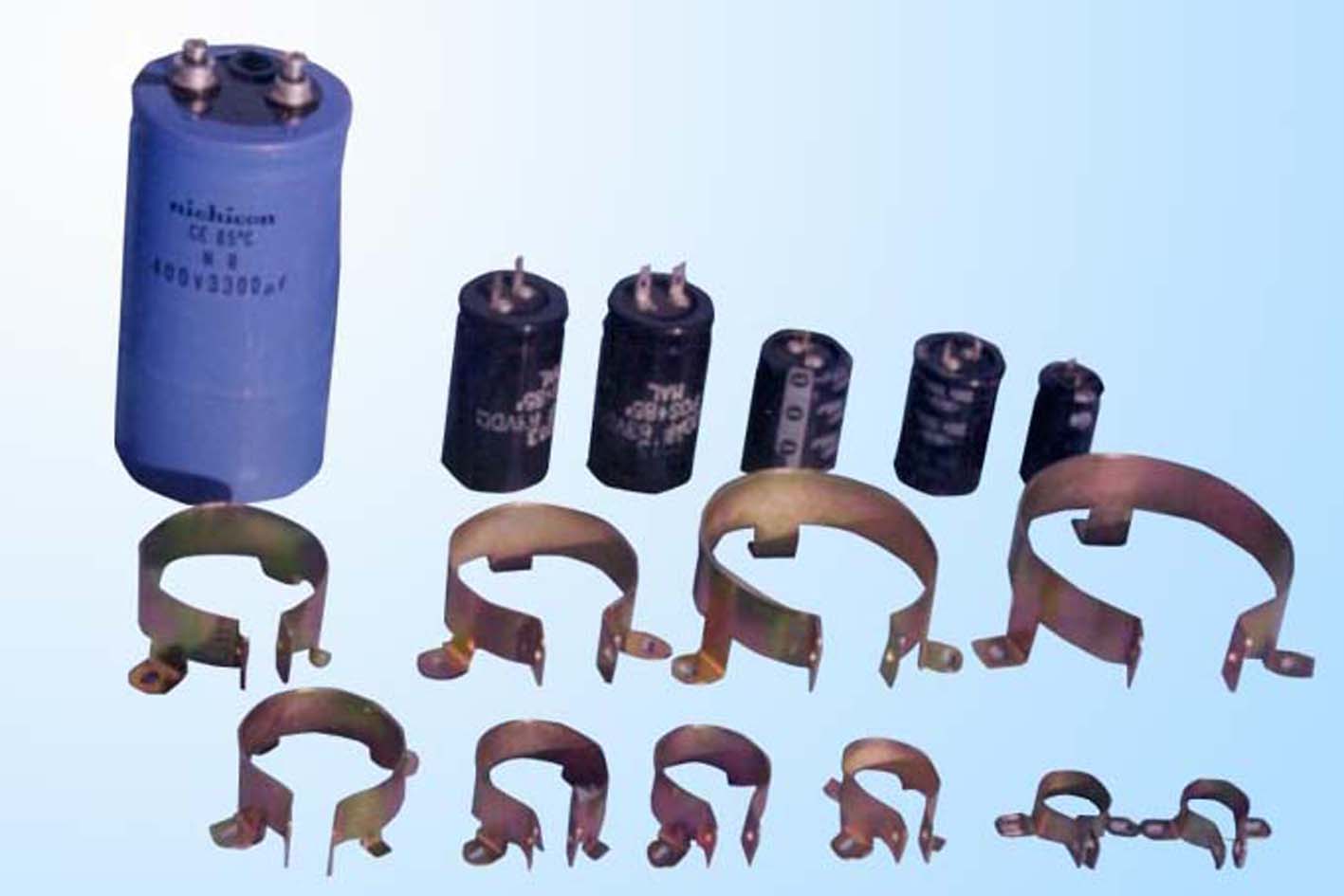

CD型电解电容器夹圈适用于CD12、CD13、CD18A、CDZ、CD2、CDJ 、CD130型及CD型等及非标准电解电容器的安装固定。
电解电容器夹圈型号规格表(单位mm)规格型号:
 |
| 二脚型固定型 |
| D19 |
D21 |
D26 |
D30 |
D34 |
D42 |
D50 |
D55 |

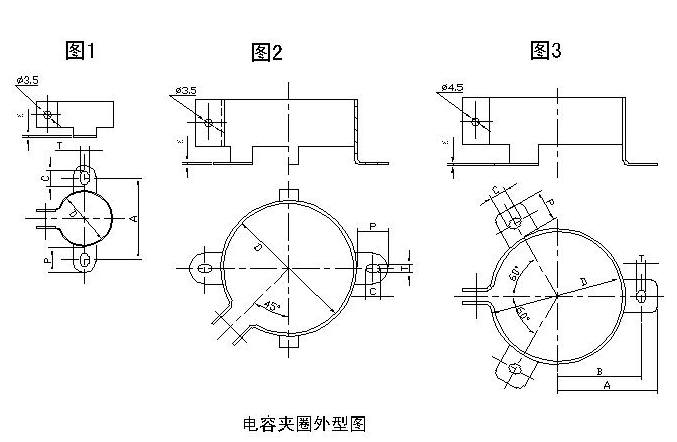

| 图1 |
图1 |
图2 |
图2 |
图2 |
图2 |
图2 |
图2 | |
| 三脚型固定型 |
| D50 |
D65 |
D76 |
| 图3 |
图3 |
图3 | |
| A |
29 |
31 |
37 |
42.5 |
45 |
54 |
64 |
69 |
38 |
44.5 |
52 |
| B |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
32.5 |
39.6 |
44.5 |
| P |
10 |
10 |
10 |
10 |
10 |
10 |
12 |
12 |
12 |
12 |
13 |
| T |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
4.5 |
4.5 |
| C |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
7 |
7 |
| δ |
0.5 |
0.5 |
0.8 |
0.8 |
0.8 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
| 锁紧孔(Φ) |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
4.5 |
4.5 |
|
